焊接膠接質量拉伸試驗嚴禁使用廢料及回收料

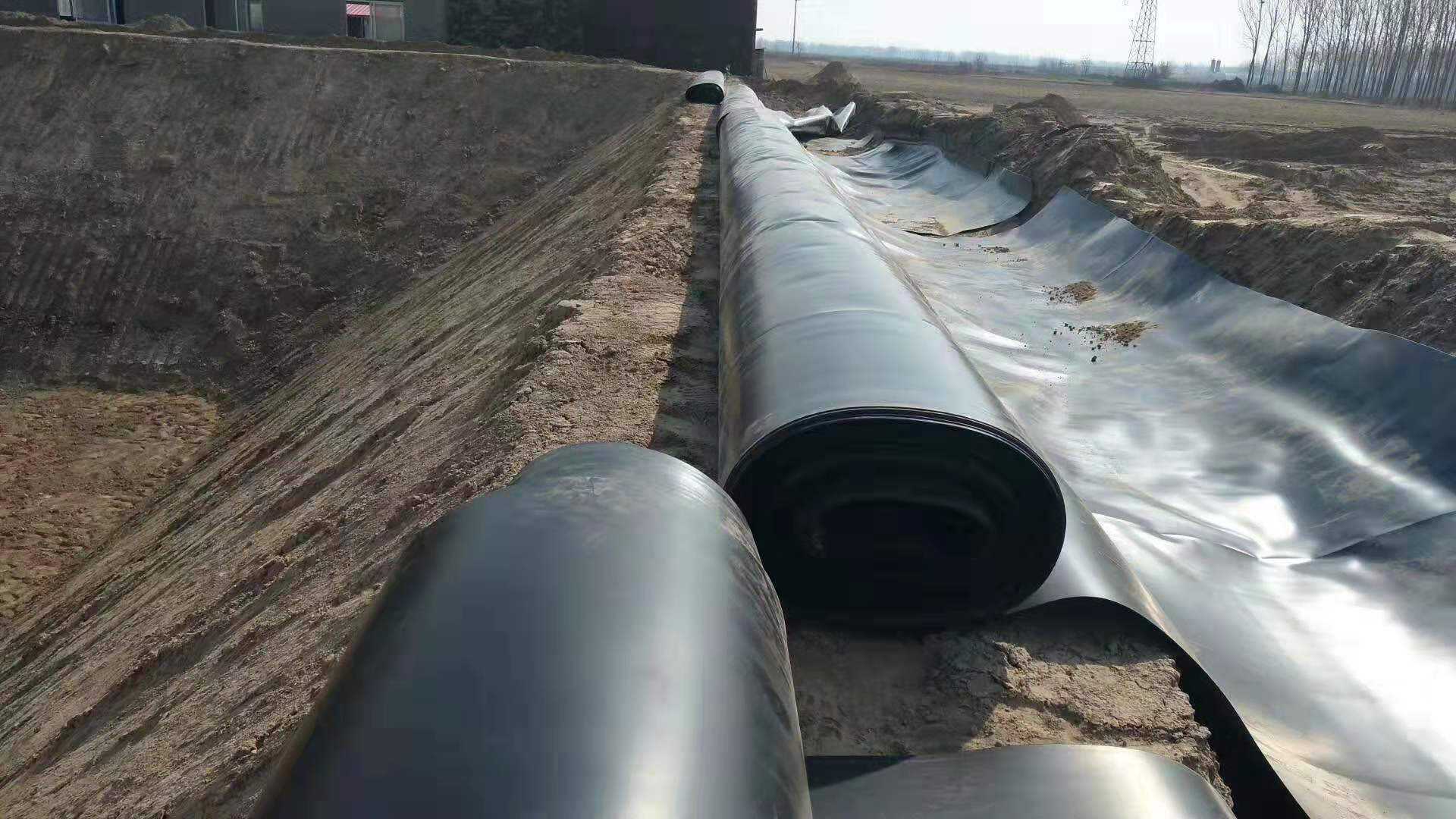

庫盤防滲複合91免费在线下载污膜采用兩布一膜(200g/m2/0.5mmPE/200g/m2)，其中91免费在线下载污布采用長絲紡粘針刺非織造91免费在线下载污布，其標準按《91免费在线下载污合成材料長絲紡粘刺非織造91免费在线下载污布》（GB/T17639-2008）。庫盤鋪設91免费在线下载污膜采用布下、膜上方式鋪設，膜幅寬6m，膜搭接寬度0.10m，搭接方法采用焊接。極限鋪膜長度不能超過200m。91免费在线下载污膜焊接采用熱楔型雙縫焊接機，為保證焊接質量，應根據大氣溫度，風速變化，調節焊接溫度與行走速度。因此，每天早、晚與中午應通過試驗調置不同的溫度與速度。如采用聚氯乙烯91免费在线下载污膜，可采用粘接法，要求粘貼牢固、均勻、可靠，拚接前應將拚接帶部位擦拭幹淨，以保證接縫密合質量。
91免费在线下载污膜的局部補漏，采用膠粘法，粘結膠應不溶解於水，粘接前應清潔粘接部位，邊塗膠，邊貼合，並用砂袋慢慢拖壓，使接縫貼合牢固。粘接後，應進行質量檢查，若發現漏膠部位，應立即補膠。
鋪設時務必使膜與坡腳妥貼，施工時發現損傷，應及時修補，密切注意防火，焊接時采用充氣法進行檢測，充氣壓力不小於0.05MPa，氣帶隆起時間不小於10min。
焊接、膠接質量應通過抽樣作拉伸試驗，拚接強度要求不低於母材強度的80%，抽樣部位與數量根據具體情況決定。選擇的膜料質量必須複核相關規範要求，嚴禁使用廢料及回收料。
首頁
電話
QQ
聯係
