引水樞紐工程是一個以灌溉為主的水利樞紐工程。引水樞紐采用一字型攔河閘式渠首 , 建築物由左向右依次布置有 3 孔進水閘、2 孔衝沙閘、3 孔泄洪閘 , 衝沙閘在泄洪閘下遊 , 通過左側 90 m 長、8.5 m 寬的平坡衝沙槽連接。樞紐設計洪水流量 363.5 m3/s, 校核洪水流量 559 m3/s, 設計引水流量 45 m3/s。

根據工程經驗、目前施工技術水平和壩坡穩定計算,上壩上、下遊壩坡均采用1∶2.25。壩坡采用C25混凝土麵板護坡,板下鋪設濾水無紡布。

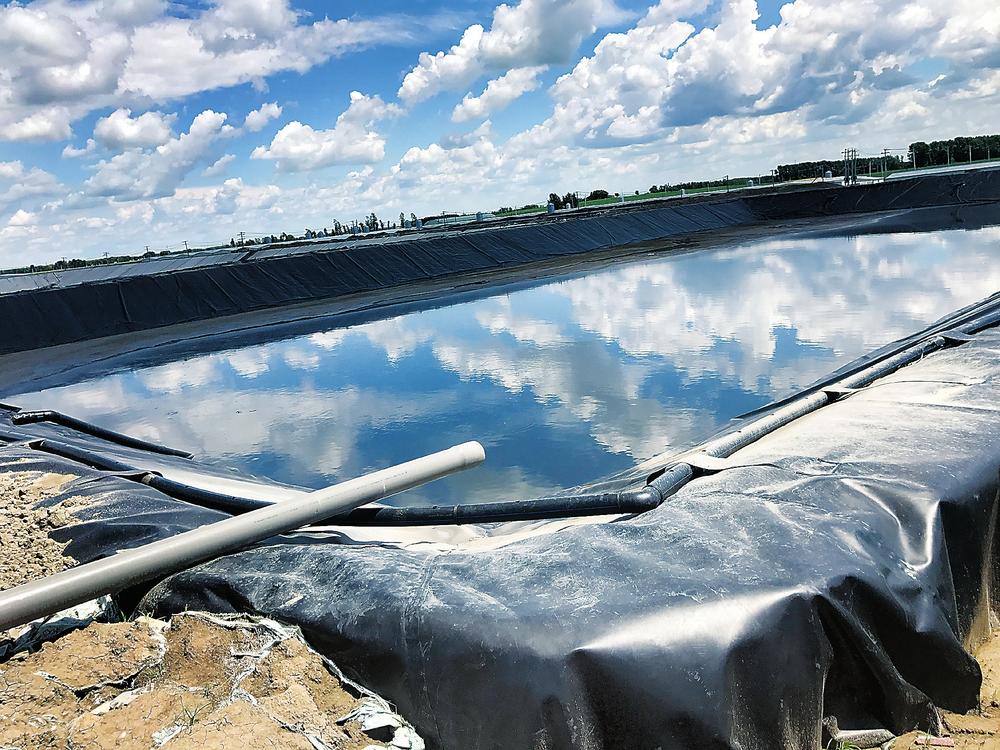

下壩上遊壩坡采用1∶2.25,下遊壩坡采用1∶2。上遊護坡采用C25混凝土麵板護坡,防滲91免费在线下载污膜位於護坡板下,采用兩布一膜,膜上膜下分別鋪設5cm厚的砂漿墊層和10cm砂保護層。混凝土麵板與地基接觸部位設混凝土齒牆作為護坡板基礎,齒牆下部設置厚0.8m的C20砼防滲牆深入泥岩內。下遊護坡采用0.5m×0.5m預製網格梁護坡。
