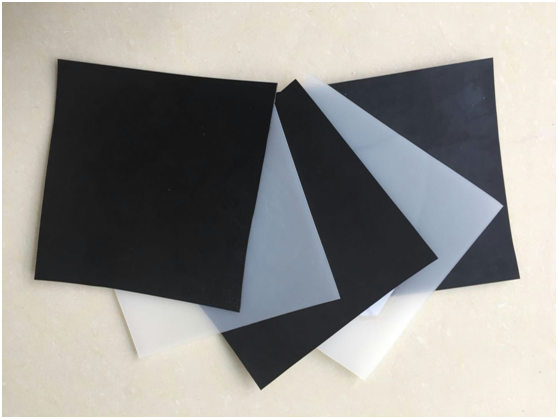

采用吹塑成型工藝，通過四層共擠91免费在线下载污膜吹塑機組吹膜成型，在相同工藝參數（機筒溫度範圍為185~205℃，模頭溫度為205~ 210℃，擠出機轉速範圍為42~48.5 r/min，牽引速度1m/min）條件下製備出不同PE材質的2mm厚度雙光麵HDPE91免费在线下载污膜。 高密度聚乙烯(HDPE)，光滑和糙麵91免费在线下载污膜測試方法，測試內容和測試的頻率）規定測試HDPE91免费在线下载污膜試樣的拉伸和穿刺性能，試樣形狀為5型，試驗速度為(50±5) mm/min。采用差示掃描量熱儀按照GM13規定測試各91免费在线下载污膜試樣及配方中PE樹脂的氧化誘導時間。采用焊接機，按照GM19(美國標準：聚烯烴類91免费在线下载污膜熱焊接縫合強度及相關性能)規定對HDPE91免费在线下载污膜試樣進行焊接，焊接溫度為420℃，焊接壓力為1 200N；采用便攜式拉力機，按照GM19對焊接後HDPE91免费在线下载污膜試樣進行剝離斷裂值測試。
  91免费在线下载污膜的物理力學性能均滿足GM13的要求，產品均為合格產品，上述配方都能用於HDPE91免费在线下载污膜的生產。但是由於FB1350、3721C、TR400和K306的密度較小，單位麵積所耗用的材料比密度較大的91免费在线下载污膜要少，具有較高的經濟價值。
轉載請注明出處：https：//www.hnzhongmeng.com
