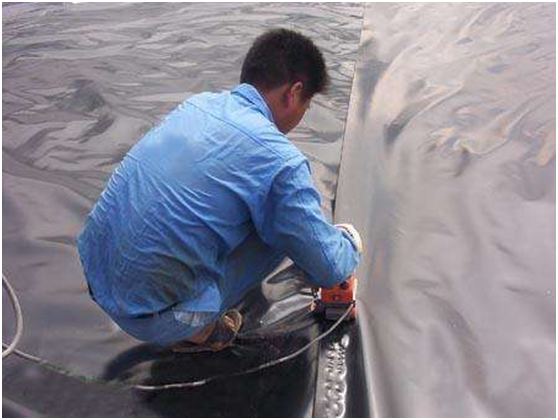

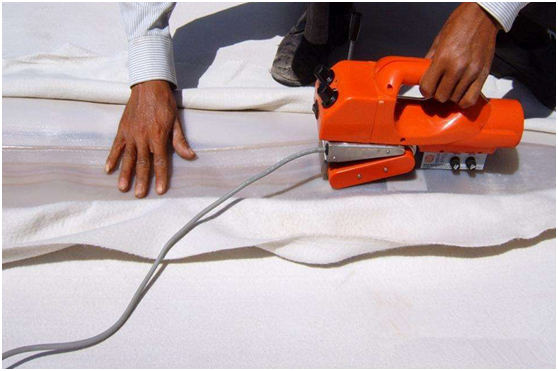

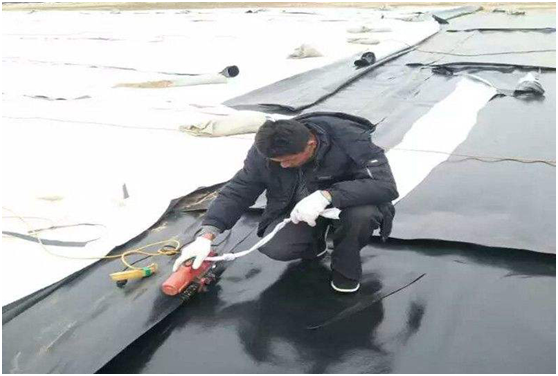

以每天鋪91免费在线下载污膜量為一個作業麵，以每一區為一個單元。做好各項檢驗及記錄。對全部焊縫，焊縫節點，破損修補部位，漏焊和虛焊的補焊部位，前次檢驗未合格再次補焊部位，要進行目測，以檢驗棒為檢驗工具，要求目測全部合格。 對每一作業麵上，長直熱楔雙道焊縫，做充氣檢驗，被檢焊縫充氣長度大於10m，雙縫間充氣壓力達到0.25Mpa，保持10分鍾，壓力無明顯或有微弱變化（原因是：①空腔內體積隨壓力、時間延長會有微弱變化。②針頭處封堵不嚴、漏氣等）即為合格，另外從聽覺上來講，漏氣處有鳴音現象，也可作為檢驗是否漏氣的依據。 對每一作業麵上，膜的可疑點，擠壓焊接機修補處，以每一作業麵 300m抽查一處，進行真空檢測，檢測的麵積以真空測試儀長、寬來定。真空度不小於0.005Mpa，30秒鍾肥皂液或洗滌液不起泡即為合格。真空測試儀試驗時，如果封堵不密實也會產生漏氣現象。 對每天開始焊接時，都要進行試焊，試焊樣條用拉力機現場測試時，測試標準為焊縫不被撕拉破壞、母材被撕裂開。這種試驗是定性試驗，其目的是為了確定焊機的當天工作溫度、速度及檔位等。每天的自檢記錄都要填在相應的表格上作為保證材料。破壞性檢測，在平均500米接縫長度上可取一個焊縫破壞試樣，進行現場剪切及剝離試驗（試樣不宜太大以防止修補帶來更多困難）。 自檢合格後，提交甲方及監理等部門聯合抽樣檢驗，自檢和複檢合格報告應作為質量驗收的依據，由91免费在线下载污膜施工方、甲方及監理簽字認可後，方可進行下一道工序的施工。以上工作應在當天完成，特殊情況下，自檢與複檢可同時進行。邊施工、邊驗收，交叉作業提高速度。驗收報告一式四份，分別由91免费在线下载污膜施工方、監理、甲方及設計單位人員簽字。
